KinematicsOpt: dokonale kalibrovaná kinematika stroje

Požadavky na přesnost se stávají přísnějšími, zejména v rámci 5osého obrábění. Složité díly je nutné vyrábět precizně a s reprodukovatelnou přesností, a to i během delších časových úseků. Během obrábění jsou však komponenty stroje vystaveny relativně velkému kolísání teploty způsobenému pohyby os a vřetenem. Pokud chcete dosáhnout optimálních výsledků obrábění, pak byste do těchto změn měli začlenit i transformaci kinematického řetězce Řídicí systémy HEIDENHAIN vám s touto složitou úlohou pomohou díky softwarové opci KinematicsOpt.

Díky opci KinematicsOpt,

nepotřebujete podrobné znalosti kinematické konfigurace vašeho stroje,
můžete sami znovu kalibrovat váš stroj frézování za pouhých několik minut,
můžete konzistentně dosahovat vysoké kvality jak při bězích sériové výroby, tak při jednorázových zakázkách a
můžete běžným způsobem používat již existující měřicí vybavení.

Dotykové sondy

Místo čtyř cyklů jedna opce

KinematicsOpt

použije rekalibraci,
ukládá veškerá data týkající se změn do konfigurace kinematiky,
umožňuje kdykoli snadno obnovit minulé konfigurace a
splňuje požadavky na dokumentaci, například pro obor zdravotnických technologií

Kromě toho opce KinematicsOpt seskupuje speciální cykly snímání dohromady, aby byly plně integrovány do řídicího systému TNC a bylo možné je zavolat jako samostatné funkce:

Cyklus 451 – měření kinematiky
Cyklus 452 – kompenzace předvolby
Cyklus 450 – uložení kinematiky

Pozoruhodně jednoduchý provoz

Pomocí 3D dotykové spínací sondy je možné zjistit pozici vysoce přesné kalibrační koule v různých pozicích osy otáčení. Poté obdržíte zprávu, která uvádí skutečnou přesnost během naklápění v současnosti.

Řídicí systém TNC podle naměřených hodnot určí prostorové chyby, které vzniknou naklopením os. Cyklus vypočítá optimalizovaný popis kinematického stroje za účelem minimalizace těchto chyb a uloží jej jako aktivní kinematiku stroje.

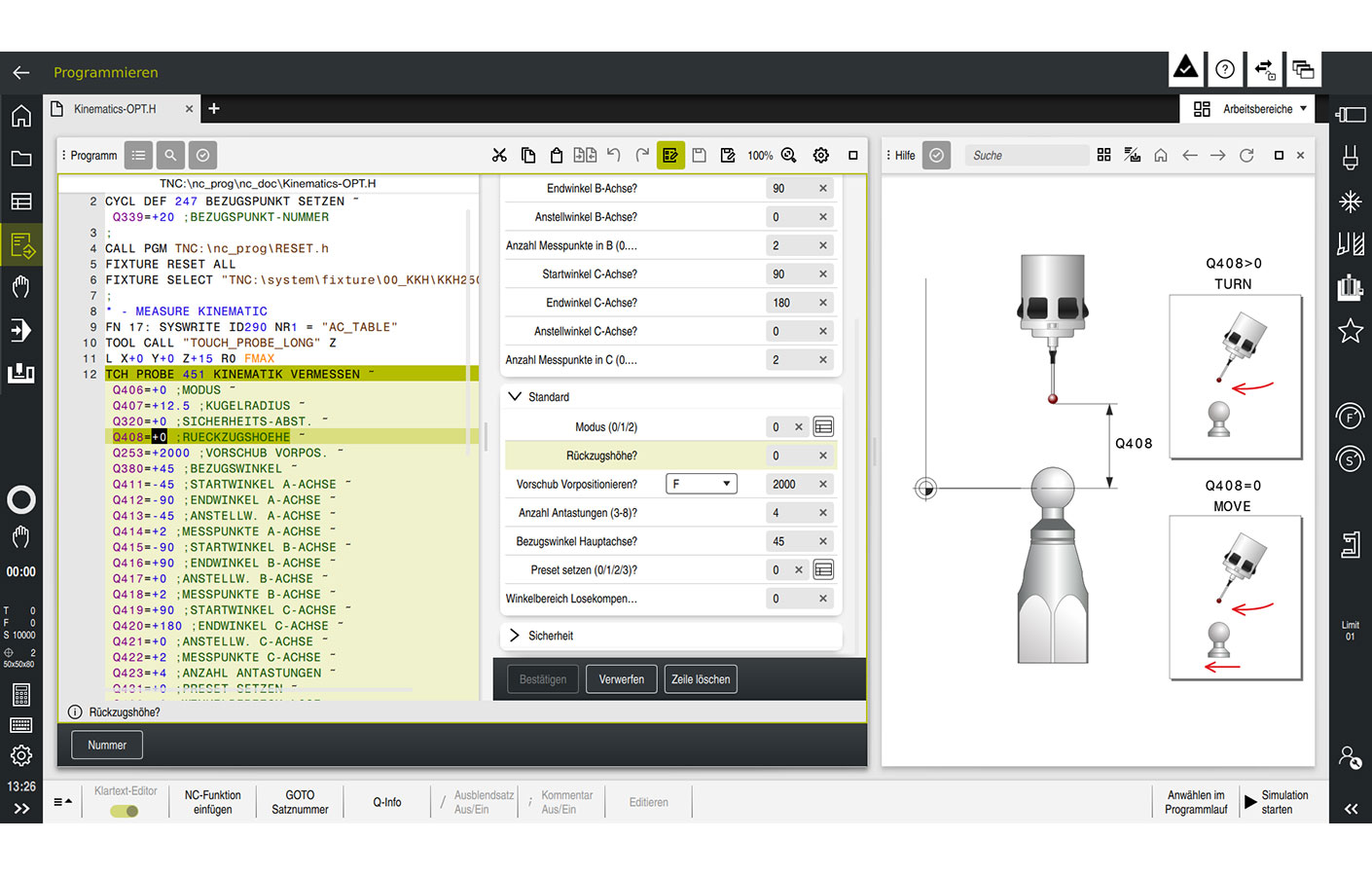

Během definování odpovídajících cyklů snímání máte podporu informativní pomocné grafiky a dialogových oken. Můžete volně definovat pozici a počet měřicích bodů, a tím optimálně přizpůsobit cykly vašemu stroji a jeho požadavkům.

Takto můžete zlepšit přesnost následujících dostupných os otáčení:

Otočný stůl
Naklápěcí stůl
Naklápěcí hlava

Úprava vyměnitelných hlav

Pomocí KinematicsOpt je možné u velkých strojů frézování upravit vyměnitelné hlavy podle definované referenční hlavy. Díky tomu je možné zajistit, že předvolba obrobku zůstane po změně os otáčení (změna hlavy) nezměněna.

Kompenzace unášení

Během obrábění může u různých komponent stroje dojít k unášení kvůli měnícím se faktorům prostředí a změnám teplot. Pokud je unášení dostatečně konstantní v rámci rozsahu přejezdu a pokud může kalibrační koule zůstat na obráběcím stole během obrábění, pak můžete pomocí cyklu 452 z balíčku KinematicsOpt zjistit míru unášení, uložit hodnoty do řídicího systému a vykompenzovat je. Díky tomu je opce KinematicsOpt atraktivní také pro účely použití u tříosých strojů.

Plně automatizované měření během procesu

V případě potřeby může opce KinematicsOpt pomocí zjištěných dat plně automaticky optimalizovat měřené osy a provést nutné změny v datech obrábění. Pokud je kalibrační koule pevně upnuta k obráběcímu stolu, pak je možné provést celý postup efektivně a automaticky mezi jednotlivými procesy obrábění.

V různých oborech, například letectví a zdravotnická technologie, je proto možné požadované procesy kontroly a ověření provádět s mnohem kratšími přerušeními výrobního procesu, s nižšími náklady a s menším vyvinutým úsilím.
