Stahování kontur a pozic obrábění z 3D datových souborů

Již nějaký čas umožňuje program DXF Converter otevírat soubory DXF přímo na řídicím systému TNC za účelem extrahování kontur a pozic obrábění z 2-D datových souborů. To nejenže ušetří čas, který byste jinak strávili programováním a testováním, ale také nabízí zajištění toho, že dokončená kontura bude přesně v souladu se specifikacemi konstruktéra návrhu. V rámci nástroje CAD Viewer a opce CAD Import jsou tyto i další funkce také k dispozici pro 3-D data.

CAD Viewer a jeho rozšíření CAD Import jsou vysoce efektivní nástroje pro dílenské programování. Programování je díky přenosu dat CAD nejen rychlejší, ale také spolehlivější. Zároveň dílenské programování prováděné přímo na stroji umožňuje začlenit do NC programu široké znalosti obsluhy systému TNC.

Standardní funkce:
CAD Viewer pro STEP, IGES a DXF

CAD Viewer je standardní funkcí například systému TNC 640 již od verze softwaru 05. Tato funkce umožňuje otevřít a zobrazit data ze souborů STEP, IGES a DXF přímo na řídicím systému. Můžete mimo jiné zkontrolovat kóty ve výkresu, pokud je něco nejasné, nebo na řídicím systému otevřít pozměněné výkresy za účelem kontroly dat.

CAD Import: načítejte 3-D soubory přímo do NC programu

Od nové verze softwaru 08 na systémech TNC 640 funkce CAD Import (opce 42), rozšíření nástroje CAD Viewer, umožňuje import dat ze souborů STEP, IGES a samozřejmě i DXF. Pomocí funkce CAD Import je možné přenést kontury a pozice z 3-D datového modelu do NC programu – buď na řídicím systému nebo na programovací stanici společnosti HEIDENHAIN – a poté přímo vyrábět požadovaný díl podle dat návrhu.

Definování základny a naklopené pracovní roviny

Kromě přenosu kontur a pozic umožňuje funkce CAD Import i definování základny a naklopené pracovní roviny. Možnost volně zarovnat souřadnicový systém je také užitečný při přenášení kontur soustružení v případech, kdy výkres neodpovídá pozici obrábění.

Získání dat může být tak snadné

Po stažení souboru CAD do systému TNC nebo programovací stanice přes síť nebo jednotku USB flash můžete jednoduše otevřít soubor stejně jako kdybyste to udělali v NC programu pomocí správce souborů.

Soubory CAD typicky obsahují více hladin, pomocí nichž konstruktér návrhu uspořádává výkres. Nepotřebné hladiny můžete jediným kliknutím myší skrýt, a ponechat tak na obrazovce při výběru kontur minimum nepotřebných informací. Toto vyžaduje použití provozního panelu s touchpadem nebo externím ukazovacím zařízením u systému TNC. Funkce CAD Import může vybrat prvek kontury i když je uložen v různých hladinách.

Funkce CAD Import také nabízí podporu definování předvolby obrobku. Základna ve výkresu CAD není vždy na pozici, na které byste ji mohli přímo využít jako předvolbu na obrobku, zvlášť pokud výkres obsahuje více pohledů. Z tohoto důvodu vám funkce CAD Import umožňuje definovat předvolbu obrobku jednoduchým kliknutím na funkci v užitečné poloze. Také můžete pomocí stejného postupu určit základnu a naklopenou pracovní rovinu.

Výběr kontur je mimořádně uživatelsky přívětivý. Požadovaný prvek můžete vybrat kliknutím myší. Při výběru druhého prvku systém TNC identifikuje požadovaný směr obrábění a zahájí automatickou detekci kontur. TNC automaticky vybírá všechny jasně identifikovatelné prvky kontury dokud se kontura neuzavře nebo nerozvětví. Poté můžete kliknutím myší vybrat další prvek kontury. Touto cestou je možné definovat i složité kontury pouhými několika kliknutími. V případě potřeby můžete také zkracovat, prodlužovat nebo přerušovat prvky kontury.

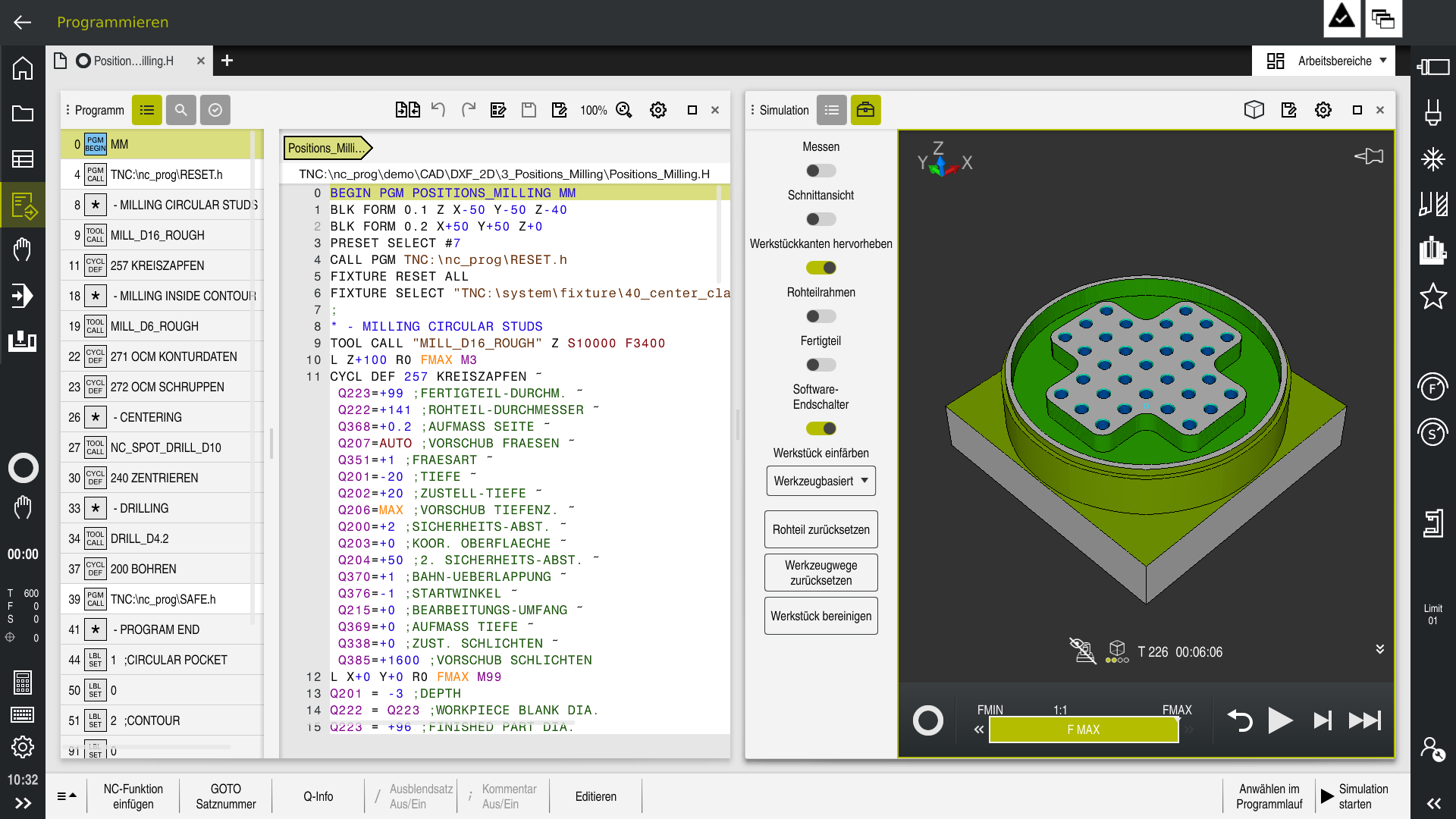

Také můžete vybrat pozice obrábění a uložit je jako soubory bodů – konkrétně za účelem přenosu pozic vrtání nebo počátečních bodů pro obrábění kapes. Tohoto dosáhnete velmi snadno: jednoduše pomocí myši vyberte požadovanou oblast. Systém TNC poté ve vyskakovacím okně s funkcí filtru zobrazí všechny průměry děr, které jsou uvnitř vybrané oblasti. Kliknutím můžete změnit meze filtrů, a tím snadno vybrat požadované průměry a podle toho omezit i výběr.

Funkcionalita funkce CAD Import je doplněna o funkci přiblížení a řadu dalších možných nastavení. Kromě toho můžete definovat rozlišení programu kontury, který bude předán na výstup, pokud byste chtěli program používat na starších řídicích systémech TNC, případně můžete určit toleranci přechodů, pokud se prvky zcela nedotýkají.
